A antena RFID é o componente que transforma ondas de rádio em dados de negócio. Sem ela, tags e leitores são peças isoladas sem utilidade prática. Entender como a antena funciona, e como escolher a certa para cada ambiente, é a diferença entre uma implantação que entrega 99,5% de precisão de leitura e uma que frustra a operação com falhas constantes. Este guia foi escrito para gestores e decisores, não para engenheiros de RF.
Como funciona uma antena RFID
O sistema RFID é composto por três elementos: a tag (etiqueta eletrônica fixada no ativo), o leitor (hardware que processa os dados) e a antena (que emite e recebe os sinais de rádio frequência). A antena é o elo físico entre o leitor e as tags, sem ela, o leitor não consegue nem energizar nem comunicar com as tags.
- Emissão de campo eletromagnético: a antena conectada ao leitor emite continuamente um campo eletromagnético na frequência UHF (860–960 MHz no padrão global). Esse campo é a "energia" que alimenta as tags passivas dentro do alcance.
- Energização da tag passiva: quando uma tag passiva entra no campo da antena, o circuito da tag converte a energia do campo EM em energia elétrica — sem bateria. Esse processo chama-se acoplamento indutivo (HF) ou retroespalhamento (UHF).
- Modulação e resposta da tag: energizada, a tag modula o campo eletromagnético refletido de volta à antena, transmitindo seu número único de identificação (EPC, Electronic Product Code) a até 10 metros de distância.
- Demodulação pelo leitor: a antena capta o sinal refletido e o envia ao leitor, que decodifica o EPC e o transmite ao software de gestão via TCP/IP, USB ou RS-232.
- Leitura simultânea de múltiplas tags: antenas UHF modernas usam o protocolo anti-colisão EPC Gen 2 (ISO 18000-6C), que permite leitura de centenas de tags simultaneamente — essencial para inventário de alta densidade.

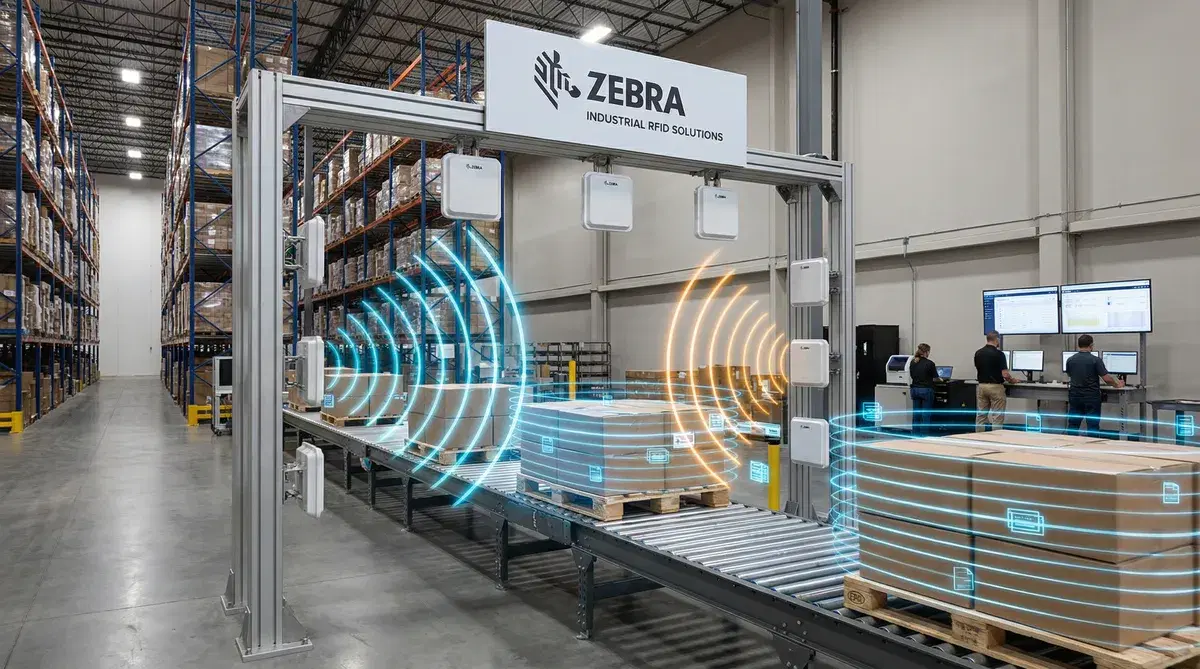

Uma antena UHF de 9 dBi bem posicionada em um portão de 3 metros de largura consegue ler todas as tags que passam pelo portal — incluindo caixas empilhadas em uma palete — em menos de 200 milissegundos, sem necessidade de linha de visada direta.
Tags passivas vs. ativas: qual a diferença real
A escolha entre tag passiva e ativa é a primeira grande decisão em qualquer projeto RFID. Cada tipo tem características físicas, de alcance e de custo muito diferentes — e a escolha errada compromete o ROI do projeto.
| Característica | Tag Passiva UHF | Tag Ativa (BLE/Wi-Fi) | Tag Semi-passiva |
|---|---|---|---|
| Fonte de energia | Campo da antena leitora | Bateria própria | Bateria + campo da antena |
| Alcance de leitura | Até 10 m (portão fixo) / 2 m (portátil) | 30–100 m ou mais | 10–50 m |
| Frequência de atualização | Somente quando no campo da antena | Contínua (tempo real) | Contínua com bateria ativa |
| Custo unitário | R$ 1–8 por tag | R$ 30–150 por tag | R$ 15–60 por tag |
| Vida útil | 10–15 anos | 2–5 anos (bateria) | 3–7 anos |
| Ideal para | Inventário, portões, almoxarifados | Rastreamento em tempo real contínuo | Ativos de alto valor em campo aberto |
| Exemplo de aplicação | Ferramentas, caixas, EPIs, roupas | Veículos, contêineres, ativos críticos | Equipamentos médicos móveis |
Para 80% dos casos de uso de controle de ativos em ambiente fechado (galpões, hospitais, indústrias), as tags passivas UHF oferecem o melhor custo-benefício. Tags ativas são recomendadas quando o requisito é localização em tempo real contínua — não apenas detecção ao passar por um ponto de leitura.
Alcance de leitura e principais interferências
O alcance teórico de uma antena RFID UHF pode chegar a 10 metros. O alcance prático em ambiente industrial raramente ultrapassa 4 a 6 metros — por conta de interferências que todo gestor precisa conhecer antes de aprovar o projeto.
Principais Interferências que Reduzem o Alcance RFID
- Metal: superfícies metálicas refletem e absorvem as ondas de rádio, criando zonas mortas ao redor de racks metálicos, máquinas e estruturas de aço. Solução: tags on-metal com camada absorvedora de ferrite e posicionamento de antena fora da sombra metálica.
- Líquidos: água e líquidos em geral absorvem ondas UHF — o maior desafio em hospitais (IV bags, garrafas), agroindústria e indústria de bebidas. Solução: tags encapsuladas com orientação de leitura perpendicular ao plano do líquido.
- Inversores de frequência e motores elétricos: geram ruído eletromagnético que interfere na comunicação entre tag e antena. Solução: blindagem da antena, canaleta metálica no cabeamento e distância mínima de 1,5 m de fontes de ruído.
- Empilhamento denso de tags: quando centenas de tags estão no campo simultaneamente (caixas em palete compactado), o protocolo anti-colisão pode não ler todas na primeira passagem. Solução: múltiplas antenas com ângulos diferentes e ajuste de potência.
- Temperatura extrema: acima de 85°C e abaixo de -20°C, o desempenho das tags padrão se degrada. Solução: tags industriais com faixa de operação estendida (-40°C a +150°C).
- Interferência de outras antenas RFID: múltiplas antenas operando na mesma frequência próximas podem criar interferência mútua (crosstalk). Solução: configuração de multiplexação temporal (time-domain multiplexing) no leitor.
Como escolher a antena RFID certa para cada ambiente
Não existe uma antena RFID universal. A escolha correta depende do ambiente físico, do tipo de ativo, do caso de uso e do volume de leitura esperado. A CPCON realiza um site survey técnico antes de cada implantação — mapeando interferências, definindo posicionamento e especificando os componentes corretos para garantir a taxa de leitura exigida.
Guia de Seleção de Antena RFID por Ambiente

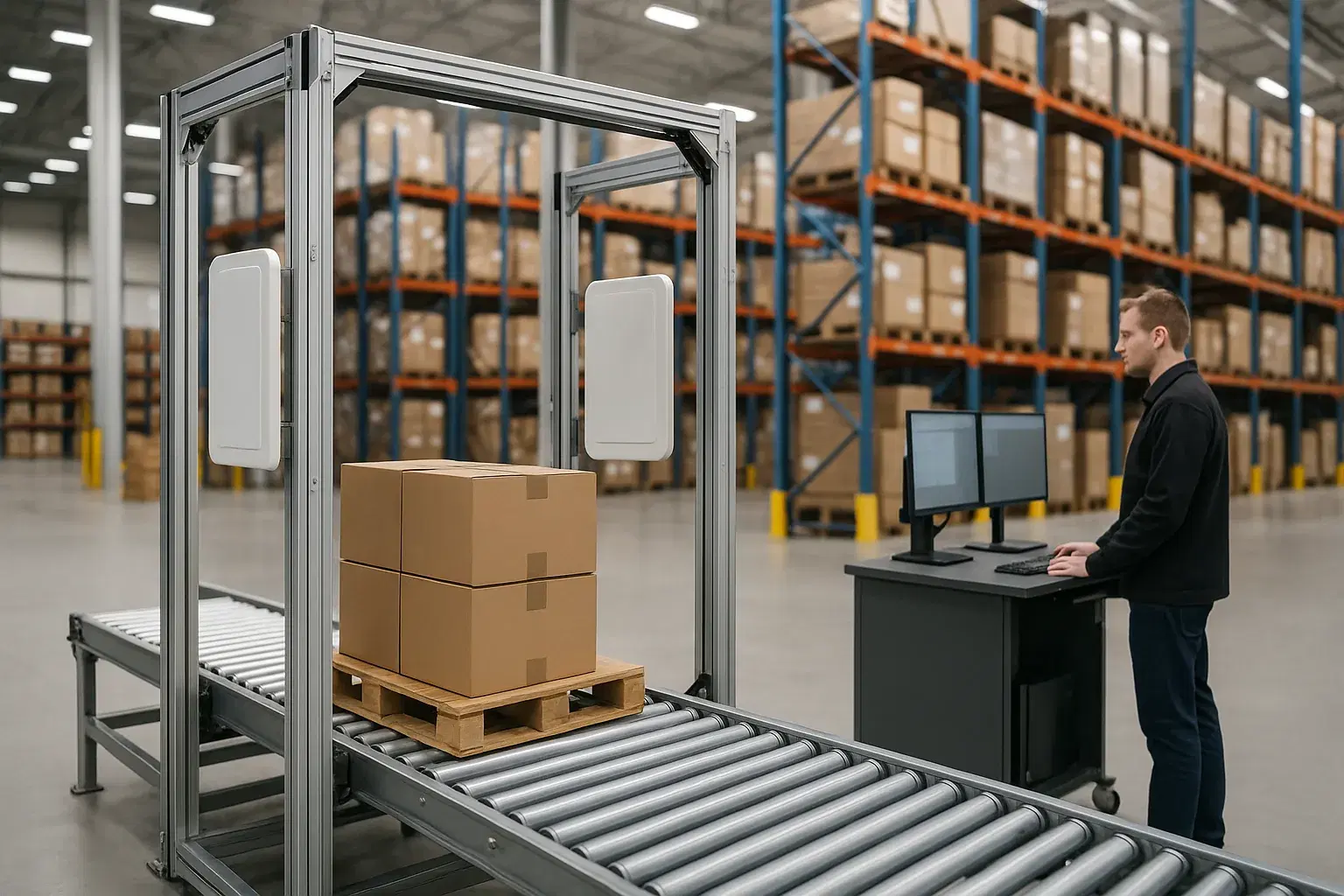

- 1Portão de entrada/saída (controle de movimentação): antena circular polarizada de alta potência (9 dBi), montada em portal de 2 antenas opostas para cobertura total da largura — lê tudo que passa, independentemente da orientação da tag.
- 2Corredor de armazém (inventário cíclico): antena direcional de médio ganho (6–8 dBi) montada no teto ou lateral, cobrindo corredores de até 4 m de largura. Par de antenas para eliminar pontos cegos entre prateleiras.
- 3Mesa de expedição (leitura de caixas individualmente): antena de baixo ganho e campo focado (tunelizador ou tapete RFID), garantindo leitura precisa de cada caixa sem capturar tags do entorno.
- 4Ambiente hospitalar (equipamentos médicos): antena circular polarizada de potência reduzida (4–6 dBi) para evitar interferência com equipamentos médicos — homologação ANVISA obrigatória.
- 5Área externa e pátio (controle de veículos): antenas de alta potência com proteção IP67/IP68 para exposição a chuva, poeira e temperatura. Instalação em portais de acesso com altura ajustada ao ponto de leitura no veículo.
- 6Câmara fria e ambientes úmidos: antenas com encapsulamento hermético e tags especiais para resistência à umidade e variação térmica extrema — faixas de -30°C a +70°C são o mínimo recomendado.
- 7Planta industrial com máquinas em operação: antenas blindadas contra ruído eletromagnético, cabeamento em canaleta metálica aterrada e distância mínima de fontes de interferência de 1,5 a 2 metros.
Casos de uso reais da CPCON
A teoria de RF é indispensável, mas nada substitui a experiência de campo. A CPCON acumulou em 30 anos de implantações um conjunto de lições aprendidas em ambientes que testaram os limites da tecnologia RFID — e encontrou as soluções que funcionam.
Casos Reais de Configuração de Antenas RFID pela CPCON
- Armazém frigorificado (indústria de alimentos, interior de SP): temperatura de -18°C, umidade de 95% e racks de aço inox. Taxa de leitura inicial com antenas padrão: 67%. Solução: tags encapsuladas em poliuretano, antenas IP68 e repositório em ângulo de 45° para evitar reflexão metálica. Taxa de leitura final: 99,2%.
- UTI neonatal (hospital, Recife): ambiente com 12 equipamentos médicos sensíveis a RF e espaço físico restrito. Desafio: evitar interferência com monitores cardíacos e bombas de infusão. Solução: antenas de baixíssima potência (100 mW), leitura por varredura horária em vez de contínua. Equipamentos médicos sem intercorrência, 98,7% de acuracidade no inventário.
- Linha de pintura automotiva (montadora, ABC paulista): temperatura de 220°C em forno de cura, presença de solventes e campo eletromagnético de cabines de pintura eletrostática. Solução: tags cerâmicas resistentes a 250°C fixadas no chassi antes da entrada no forno, leitores posicionados na saída do forno. Leitura de 100% dos chassis sem falha em 8 meses de operação.
- Pátio de contêineres (porto, Santos): área de 40.000 m², contêineres empilhados em 4 alturas, movimentação por reach stacker. Desafio: leitura a 8 metros de altura com antenas montadas nas garras do equipamento. Solução: antenas UHF de alto ganho (12 dBi) nas garras do reach stacker, integradas ao sistema de gestão do pátio via Wi-Fi industrial. Tempo de localização de contêiner reduzido de 12 minutos para 45 segundos.
- Almoxarifado de peças (petroquímica, Bahia): ambiente com tubulações metálicas, válvulas e peças de aço em densidade alta. Taxa de leitura inicial: 71%. Solução: redesenho do layout de prateleiras para criar corredores de leitura, tags on-metal específicas para cada geometria de peça e antenas diagonais no teto. Taxa de leitura final: 99,6% com 1.847 peças catalogadas.
Precisa de um projeto RFID confiável desde o primeiro dia?
A CPCON realiza site survey técnico completo antes de cada implantação — mapeando interferências, especificando antenas e configurando o sistema para sua realidade. Sem surpresas, sem retrabalho, com taxa de leitura garantida em contrato.
Solicitar Site Survey30 anos de história · 4.500 projetos · Taxa de leitura garantida por contrato
Perguntas Frequentes
Qual a frequência correta para RFID industrial no Brasil?
Quantas antenas são necessárias para um galpão de 5.000 m²?
Tags RFID funcionam em embalagens metalizadas (folha de alumínio)?
Qual a diferença entre antena circular e antena linear polarizada?
RFID pode interferir com equipamentos médicos?
É possível ler tags RFID através de paredes e divisórias?
